Plakalı Eşanjörler, aralarında sıcaklık farkı bulunan iki farklı akışkan arasında ısı transferi yapma prensibine göre çalışan cihazlardır. Isıtacak akışkan ve ısınacak akışkan plakalar ile birbirinden tamamen ayrılmıştır.
Müşteri destek hattımız ile siz değerli müşterilerimize 7/24 hizmet sunmaktayız..
Genişlik (mm) : 1155
Yükseklik (mm) : 2882
Derinlik (min-maks) : 600-4000
Yatay Eksen Aralığı (mm) : 596
Dikey Eksen Aralığı (mm) : 1842
Maksimum Çalışma Basıncı (bar) : 20
Test Basıncı (bar) : 25
Ağırlık (kg) : 1460+5.6n
Bağlantı Çapı : 12''Flanşlı

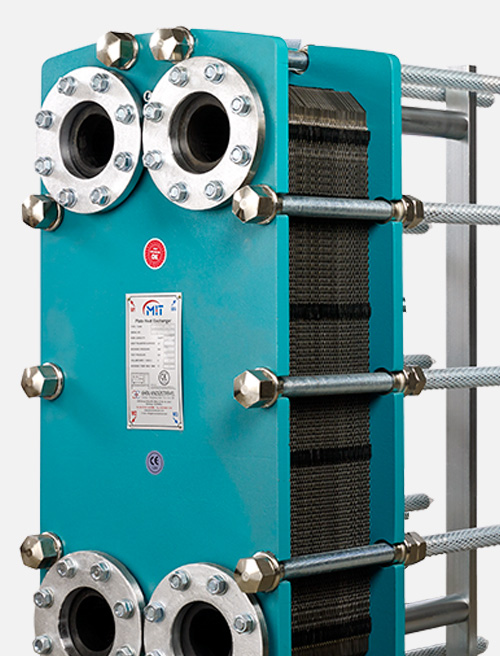

MIT 6180 MODEL CONTALI TİP PLAKALI ISI EŞANJÖRLERİ
Standart plakalı eşanjörlerde toplamda dört adet giriş- çıkış portu bulunur ve bunlardan ikisi ısıtıcı akışkanın, diğer ikisi ısınacak akışkanın giriş ve çıkışlarıdır. Özel üretim ile birden fazla ısıtıcı veya ısınacak akışkan bulunan eşanjörler yapmak da mümkündür.
MIT PLAKALI EŞANJÖRÜ OLUŞTURAN PARÇALAR
- Üzerinde giriş - çıkış bağlantıları ve bilgileri bulunan ön gövde,
- Plakaları sabitlemek için kullanılan alt ve üst taşıma milleri,
- Sıvının gövde ile temasını engelleyen ilk plaka,
- Akışkanların geçişine izin veren ve ısı transferi sağlayan akış plakaları,
- Akışkanların arka gövde ile temas etmesini engelleyen tamamen kapalı son plaka,
- Üzerinde montaj ve bakım talimatı bulunan ve miller üzerinde hareket edebilen arka gövde,
- Plakaların belirli bir sıkma ölçüsünde tutulmasını sağlayan saplama ve pullardan oluşur.
MIT PLAKALI EŞANJÖR ETİKETİ ÜZERİNDE
- Eşanjörünüzün Model bilgisi,
- Eşanjörünüzün Plaka Sayısı,
- Eşanjörünüzün Üretim Numarası,
- Eşanjörünüzün Kapasite Bilgisi,
- Eşanjörünüzün Test ve Kullanım Sıcaklığı,
- Eşanjörünüzün Test ve Kullanım Basınçları,
- Eşanjörünüzün Minimum Sıkma ölçüsü,
- Ekin Endüstriyel iletişim bilgileri mevcuttur.
MATERYALLER
Plaka Materyali : AISI 316, Titanyum, Hastelloy
Bağlantı Materyali : Karbon Çelik, Paslanmaz Çelik, Plastik
Gövde Materyali : Karbon Çelik, Paslanmaz Çelik
